2025-12-10
设计与制造技术
作为一家拥有多年精密制造经验的数控加工解决方案供应商，我们几乎见识过车间里可能出现的所有缺陷。事实上，加工缺陷不仅浪费材料和时间，还会损害您的声誉并影响您的利润。但好消息是：只要掌握正确的知识和实践方法，大多数常见缺陷都是完全可以预防的。
本文将带您了解我们遇到的五种最常见的加工缺陷，分析其成因，并提供切实可行的策略来帮助您在生产过程中消除这些缺陷。无论您是经营小型加工车间还是管理大批量生产，这些见解都将帮助您保持最高的质量标准。

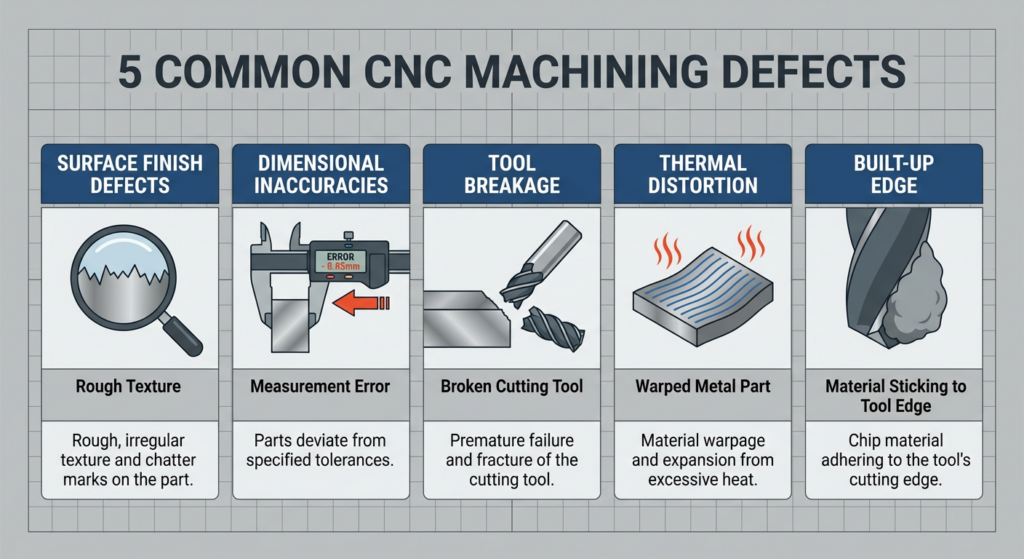

在深入探讨每个缺陷之前，先快速概览一下我们所面临的问题：
现在，让我们详细探讨每一个方面。

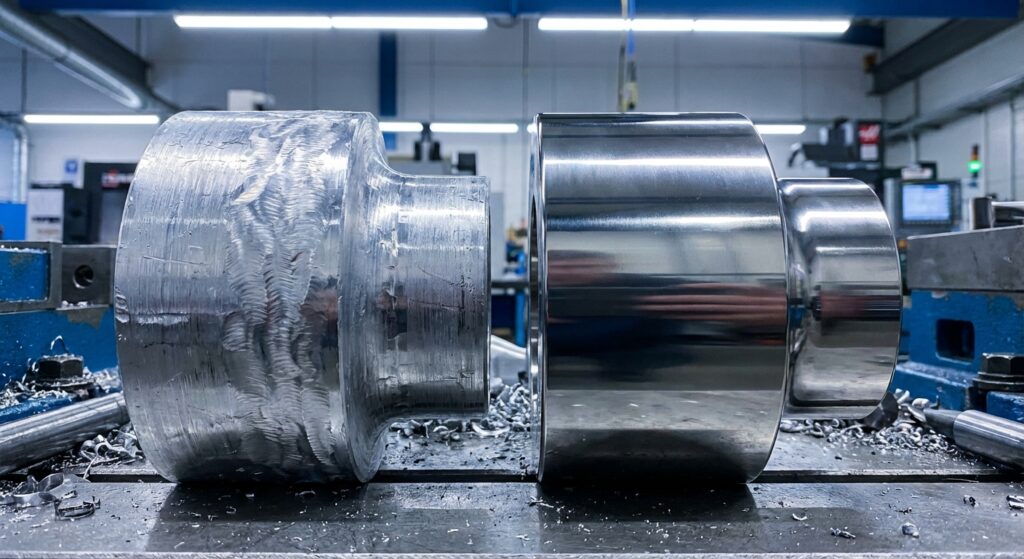

表面光洁度缺陷可能是我们遇到的最明显也最令人头疼的问题。当客户收到表面质量差的零件时，这往往是他们首先注意到的。表面光洁度差通常由以下几个原因造成：切削速度不正确、刀具磨损、冷却液流量不足、主轴振动或进给速度不当。
最常见的症状是颤动——加工表面上那些明显的波纹或波动痕迹。当刀具和工件之间振动过大时，就会发生颤动，导致刀具弹跳而不是平稳切削。
优化切割参数
获得良好表面光洁度的基础在于针对特定材料和刀具组合选择合适的切削速度和进给量。我们建议您查阅刀具制造商的文档，并为常用材料创建参考图表。对于铝材，通常需要较高的切削速度（600-1200 SFM）和适中的进给量。不锈钢则需要较低的切削速度（150-300 SFM）以防止加工硬化。
投资于工具质量和维护
这听起来似乎显而易见，但我们看到很多加工厂为了省钱，使用钝的或已经老化的工具。锋利的工具至关重要。务必建立一套工具检查流程——在工具完全磨损之前更换或重新磨利。我们建议在大批量生产的情况下，每切割 2-4 小时检查一次工具。
通过刚性减少振动
振动是表面光洁度的敌人。确保您的机床维护良好，主轴轴承无磨损，部件无松动。检查工件夹具的设置——工件是否牢固固定？刀具悬伸量是否尽可能短？有时，即使是看似微小的设置调整也能显著改善表面质量。
维护冷却系统
新鲜、清洁且浓度合适的冷却液至关重要。脏污或劣化的冷却液会导致散热和润滑效果下降，直接影响表面光洁度。我们建议定期检查并更换冷却液——至少每 3-6 个月更换一次，具体取决于使用强度。

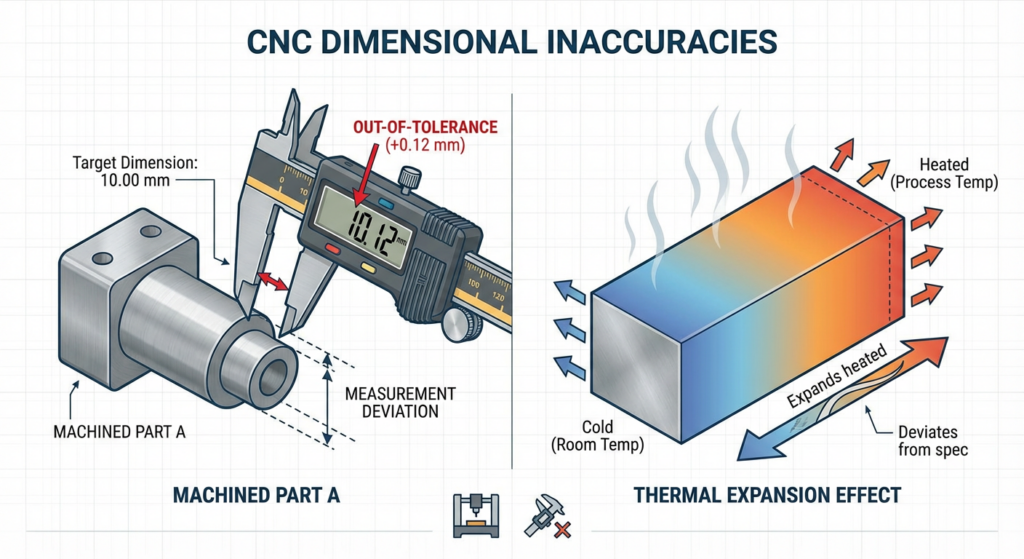

尺寸误差代价高昂，因为它往往意味着零件报废或需要耗费大量资金进行返工。一个尺寸偏差仅为0.002英寸的零件，肉眼看起来可能完美无瑕，但它却无法安装到客户的装配系统中，而这才是真正造成损失的地方。
尺寸偏差通常是逐渐形成的。机器早上启动时可能一切正常，但随着时间的推移和温度的波动，零件的尺寸偏差会逐渐增大。在需要多次装夹的作业中，由于零件需要在不同的机器之间移动，这种情况尤为常见。
定期校准和验证您的机器
制定预防性维护计划。我们建议至少每月使用精密仪器检查一次机器精度，或在开始任何关键作业之前进行检查。许多现代数控机床都内置了诊断系统——请务必使用它们。对于手动验证，可靠的千分表和量块是您的好帮手。
考虑热膨胀
我们发现最大的问题之一是操作人员忽视了热效应。在加工过程中，当机床、主轴和刀具升温时，所有部件都会略微膨胀。材料本身也会因切削摩擦生热而膨胀。我们建议：
实施设置验证程序
在正式生产第一个零件之前，务必一次只生产一个，并进行全面测量。不要因为严格按照图纸和作业指导书操作就想当然地认为设置正确，一定要通过实际测量进行验证。我们很多客户都会进行首件检验——这样可以及时发现设置错误，避免造成昂贵的废品。
有效利用抵消管理
现代数控机床允许调整刀具补偿值，以补偿磨损和热效应。请培训您的操作员使用此功能。如果某个尺寸偏差 0.001 英寸，请调整刀具补偿值，而不是停止生产。记录这些调整，以便您了解生产过程中发生的情况。

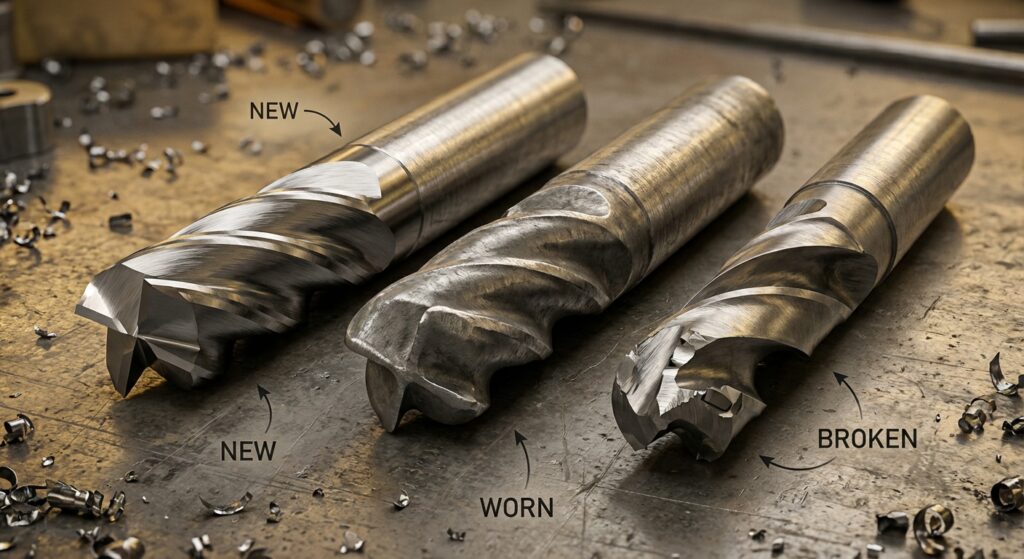

刀具断裂意味着生产效率下降、零件报废以及潜在的机床损坏。我们见过这样的情况：断裂的刀具不仅会损坏自身，还会损坏零件，有时甚至会损坏主轴。主要原因包括：加工速度和进给量不当、冷却液供应不足、刀刃积屑瘤形成，或者碰到意料之外的东西（例如未加工的型腔尺寸）。
另一方面，过早磨损会缓慢蚕食您的利润。即使工具没有发生灾难性损坏，但如果它在切割30分钟后而不是两小时就磨损殆尽，也会给您造成巨大的损失。
选择合适的工具来完成工作
这看似简单，但很多加工厂都采用几种标准化的刀具设计，并试图在所有加工环节都使用它们。不同的材料和加工工艺需要不同的刀具几何形状。例如，专为铝材设计的刀具在加工不锈钢时磨损会很快。建议您与刀具供应商沟通，针对您经常加工的每种材料，选择最佳的刀具方案。
保持切割条件一致
切削速度或进给量的突然变化会对刀具造成压力。在生产过程中，应保持稳定、可预测的切削条件。如果程序需要根据不同的特征类型改变切削速度，请确保速度过渡平滑，避免突兀感。
优化冷却液输送
刀具供油不足会导致其快速损坏。务必确保冷却系统能够将充足的冷却液直接输送到切削区域。我们经常看到一些加工车间配备了昂贵的冷却系统，但这些系统并未针对排屑和刀具冷却进行充分优化。高压主轴内冷却可以显著延长刀具寿命，尤其是在批量生产中。
实施刀具寿命监测
追踪刀具在特定材料和加工工序下的实际使用寿命，建立刀具寿命数据库。如果刀具的使用寿命始终只有预期的一半，则需调查原因。是转速过高？冷却液浓度不合适？一旦找到问题所在，就进行调整并持续监测，以期改善刀具寿命。

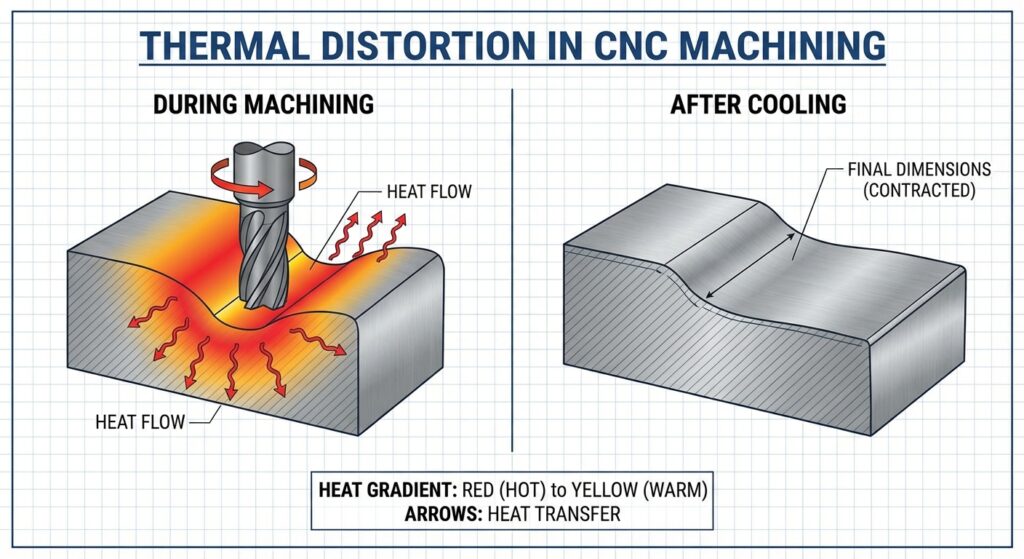

机械加工会产生大量热量。即使几秒钟后戴着手套摸不到，铝制零件在切削区域的表面温度也可能超过 1000°F（约538°C）。这种热量会传递到工件上，导致其膨胀。零件加工后冷却时会收缩，原本在高温下尺寸完美的零件，冷却后尺寸就会变小。
对于公差要求严格的工作而言，热变形可能是零件能否正常工作的决定性因素。
优化您的流量和速度
较低的切削速度产生的热量较少。然而，这种关系并非线性——有时，极高的切削速度和较小的切削量反而比中等切削速度和较大的切削量产生的热量更少，因为刀具与材料的接触时间更短。请与您的刀具供应商合作，找到适合您具体应用的最佳切削速度。
增强冷却策略
高压大流量的冷却液喷淋比手动喷淋或空气冷却更能有效地散热。如果是手动加工，应采用喷淋方式，而不是偶尔喷洒。对于数控加工，务必确保冷却系统运行正常，并将冷却液精准输送到切削部位。
作战间隙的压力缓解
对于高精度加工，建议在加工工序之间让零件冷却至室温。这可以防止热变形累积。一些加工车间会采用水浴或自然风干的方式，使零件在最终精加工前达到热平衡。
规划您的加工顺序
有时变形无法避免，但可以加以利用。如果进行双面加工，可以考虑先加工“粗加工”面，待其稳定后再加工最终的精密加工面。这样，关键尺寸的加工就能在主要热事件发生后进行。
使用精密夹具
对于易受热变形的零件，应投资使用精密夹具，以均匀支撑零件并最大限度地减少应力集中。夹紧不均匀会产生锁定应力，这些应力在受热时会放大。

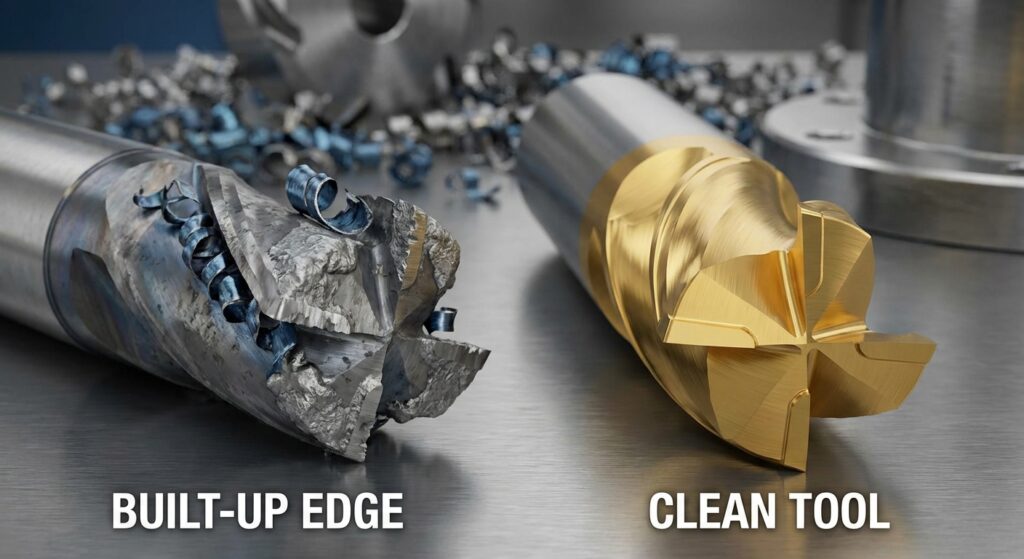

积屑瘤是指加工材料粘附在刀具切削刃上形成的粘连物。随着材料不断堆积，刀具几何形状会发生改变，导致表面光洁度差和尺寸误差。最终，积屑瘤会脱落，并可能带走刀具的部分零件。
积屑瘤对铝、铜和不锈钢等材料尤其成问题——基本上，任何韧性好、延展性强的材料都会受到影响。它是我们之前讨论的“颤纹”表面光洁度的主要原因。
保持足够的切割速度
当切削速度对于该材料而言过低时，通常会形成积屑瘤（BUE）。对于铝材，低于 400 SFM 的切削速度几乎肯定会产生积屑瘤。请查看刀具制造商的建议并严格遵守。如果您遇到积屑瘤问题，首先应该调整的是提高切削速度，而不是降低速度。
使用合适的冷却液
有些冷却液配方专门用于防止积屑瘤（BUE）。添加能减少材料粘附在刀具上的添加剂可以起到显著作用。务必确保冷却液浓度正确——冷却液浓度过低几乎和没有冷却液一样糟糕。
刀具涂层至关重要
现代刀具涂层，例如 TiN、TiAlN 或陶瓷涂层，能够形成不易产生积屑瘤的表面。如果您在使用某种刀具时经常遇到积屑瘤问题，不妨试试涂层刀具。虽然成本略高，但性能的提升绝对物有所值。
轻击完成传球
如果粗加工过程中产生了积屑瘤，使用新鲜冷却液和最佳切削速度进行一次轻度精加工可以清理表面和刀具几何形状。这比试图通过调整粗加工参数来纠正积屑瘤问题要好得多。
监控工具状态
定期目视检查刀具可以及早发现积碳，避免其造成问题。如果在刀刃上发现黑色金属沉积物，则需要检查切削条件或更换刀具。
了解这五种缺陷固然重要，但真正的益处在于实施。以下是我们建议您在工厂中采取的措施：
仔细巡视你的生产车间。你目前遇到了哪些缺陷？记录具体案例——保留问题零件的照片。追踪哪些机器或工序似乎最容易出现问题。
针对每台机床和常用材料组合，记录最佳切削速度、进给量、刀具类型和冷却液规格。制作参考卡片，方便操作人员查阅。
知识就是力量。确保您的运维人员和程序员理解这些标准的重要性。一支理解“为什么”的团队，在遇到意外情况时，能够做出更明智的决策。
建立一套简易的缺陷事件跟踪系统。一旦出现问题，立即调查并记录根本原因。利用这些信息不断完善您的标准。
加工缺陷令人沮丧，但并非不可避免。通过仔细关注切削参数、刀具管理、冷却系统和机床维护，您几乎可以完全消除这五种常见问题。
在若尘，我们始终致力于提供符合规格要求的优质零件，并以此建立了良好的声誉。我们成功的秘诀在于深入了解并有效预防缺陷。我们乐于与您探讨如何解决您的加工难题——无论是通过我们先进的设备、经验丰富的团队，还是咨询服务。
对缺陷预防的投资会带来丰厚的回报，包括更高的产品质量、更高的效率，并最终为您的业务带来更好的业绩。从一种缺陷类型入手，精通之后再逐步扩展到下一种。不久之后，您就能拥有世界一流的制造流程，让您的客户满意，让您的团队引以为豪。
您在运营中是否遇到过这些缺陷？我们很想了解您的经历以及您是如何解决的。欢迎随时联系我们，提出您的问题或分享您的经验。
