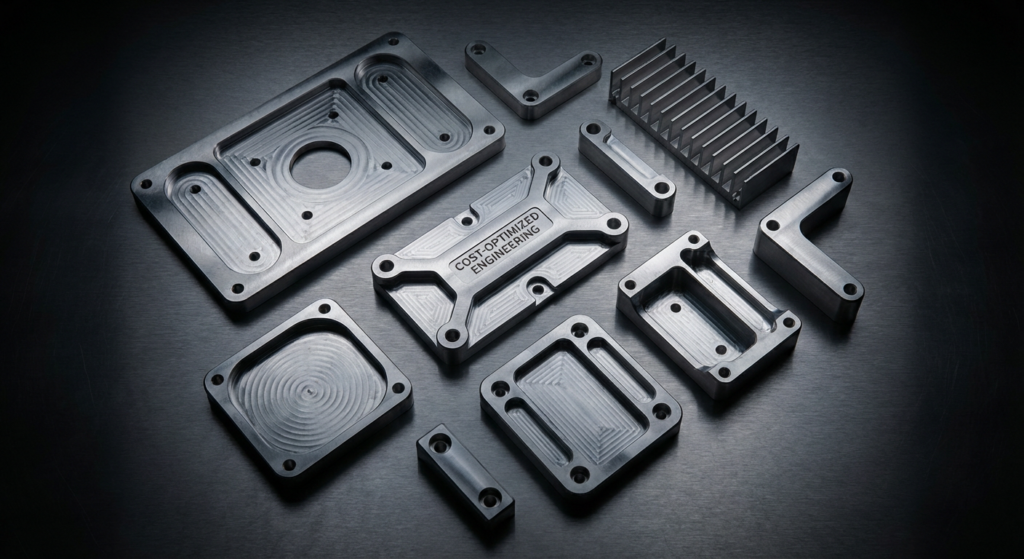

面向CNC加工的设计优化：降低成本的10个实用技巧

在设计用于数控加工的零件时，您的每一个决定都会直接影响制造成本。无论您的预算是紧张还是追求利润最大化，了解如何以可制造性为设计原则都至关重要。作为一名在数控加工行业从业多年的从业者，我见过无数的设计方案——有些设计精妙绝伦，有些则因其不必要的复杂性和高昂成本而令我感到不寒而栗。

归根结底：好的数控加工设计不仅仅在于创造出正确的形状，更在于高效地创造出这种形状。成本最低的零件并非总是最简单的设计——它们往往是从一开始就考虑到制造工艺而设计的。

在本文中，我将为您介绍 10 个实用技巧，帮助您在不影响质量或功能的前提下，大幅降低 CNC 加工成本。这些并非理论概念，而是我们车间每天都在实践的真实策略。

真正的成本驱动因素：设计决策

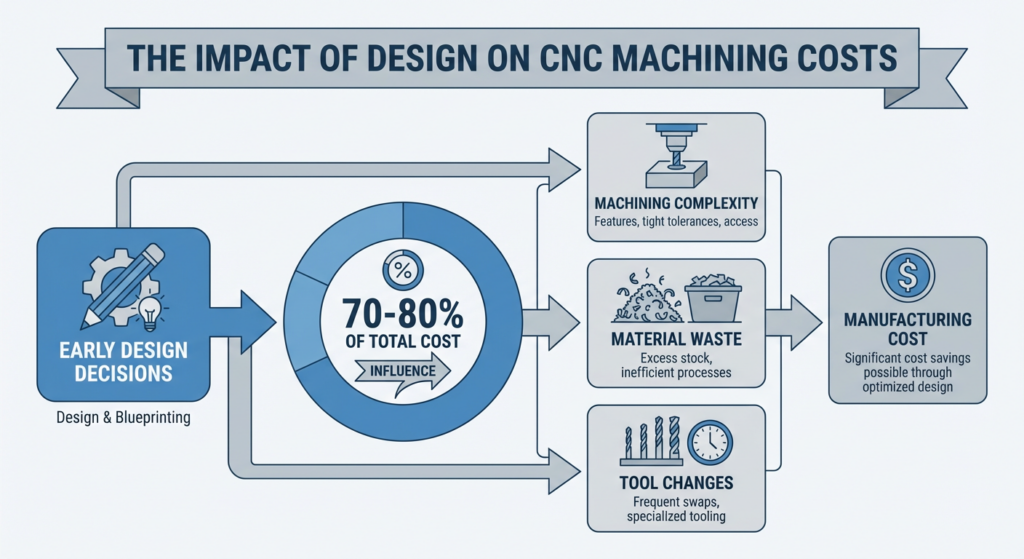

在深入探讨具体技巧之前，我想先坦诚一点：设计阶段决定了70-80%的制造成本。设计糟糕的零件可能需要频繁更换刀具，加工深槽耗时过长，或者造成令人惋惜的材料浪费。相反，精心设计的零件几乎可以快速通过我们的数控机床，直接作为成品交付。

这就是为什么我们始终向客户强调，现在花时间进行设计优化，将来必将获得丰厚的回报。一位了解数控加工技术的平面设计师，与那些闭门造车的设计师相比，可以节省数千美元。

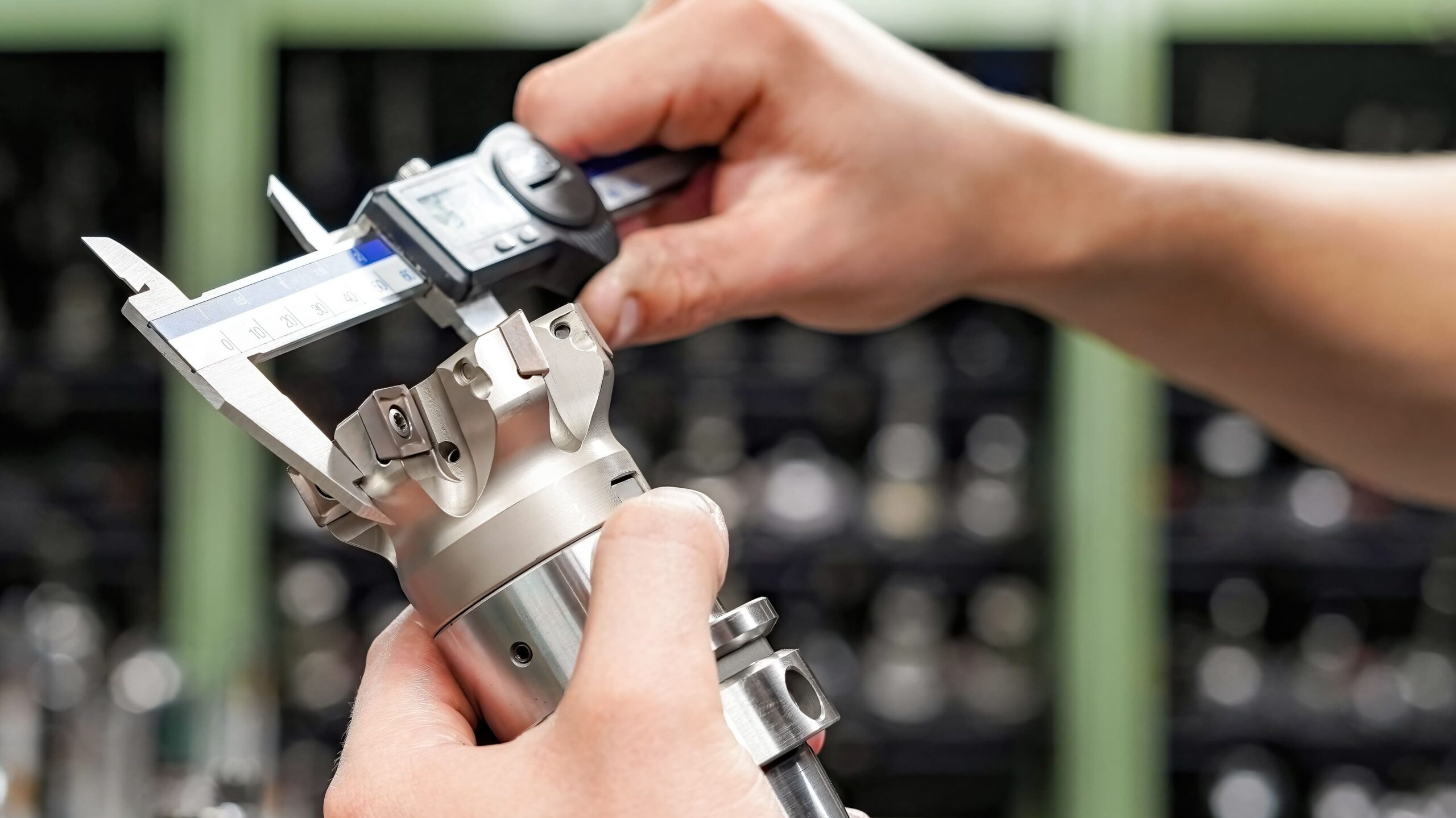

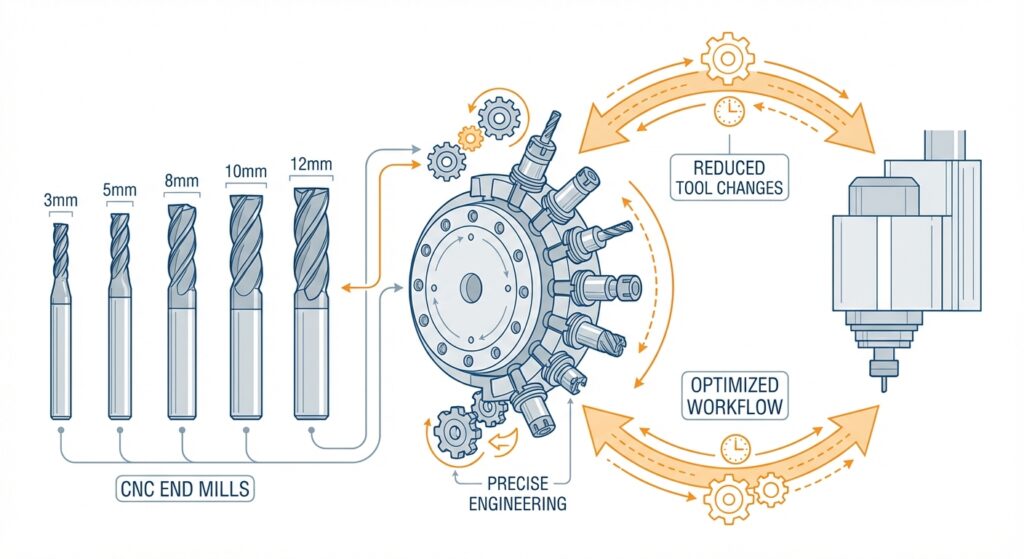

技巧一：坚持使用标准刀具尺寸并尽量减少换刀次数

这或许是影响最大的成本削减策略，但很多设计师却完全忽略了这一点。

每次在数控机床上更换刀具都会浪费时间。我们需要停止主轴，卸下旧刀具，安装新刀具，重新测量精度，并调整刀具偏移量。这个过程可能只需要几分钟，但如果加工50个零件，每个零件需要更换15次刀具，那么这些时间累积起来就相当可观了。

相反，请设计时使用常用刀具尺寸。我们目前可提供的标准直径包括 3 毫米、5 毫米、8 毫米、10 毫米和 12 毫米。如果您需要 7.3 毫米的孔，我们需要特别订购该刀具，或者使用较小的刀具进行加工后再扩大孔径——这两种方法都需要额外收费。

你应该这样做：

• 尽可能使用相同的刀具直径来合并相似的特征。
• 加工型腔和槽时，请使用标准尺寸的立铣刀。
• 按工具分组操作，以最大限度地减少切换次数
• 指定无需使用特殊尺寸刀具的公差。

去年我们设计自己的生产夹具时，特意将整个设计中的孔径限制在五种不同的直径范围内。仅仅这一决定就使我们的加工时间缩短了近20%。

技巧二：使用合理的公差——不要过度规定

我经常看到这种错误：设计师设定的公差比实际需要的要严格得多。也许他们比较谨慎，也许他们并不完全了解不同公差等级对加工成本的影响。

事实是：更高的公差要求更低的进给速度、更精细的加工，以及通常的二次加工。在数控设备上可以实现±0.1毫米的公差，但成本远高于±0.5毫米的公差。

扪心自问：你的零件真的需要这么严格的公差吗？通常情况下，答案是否定的。功能需求通常允许比设计人员规定的公差更宽松的公差。

容差成本影响示例：

• ±0.5mm：标准加工精度，成本影响极小
• ±0.25毫米：需要精细操作，会明显增加时间。
• ±0.1mm：需要多次测量、测量验证，成本增加50-100%。
• ±0.05mm：需要专用夹具和多次安装，成本可能增加两倍。

与您的加工供应商沟通，了解您实际需要的公差范围。我们有很多客户通过调整不影响功能的公差，成功降低了零件成本 30-40%。

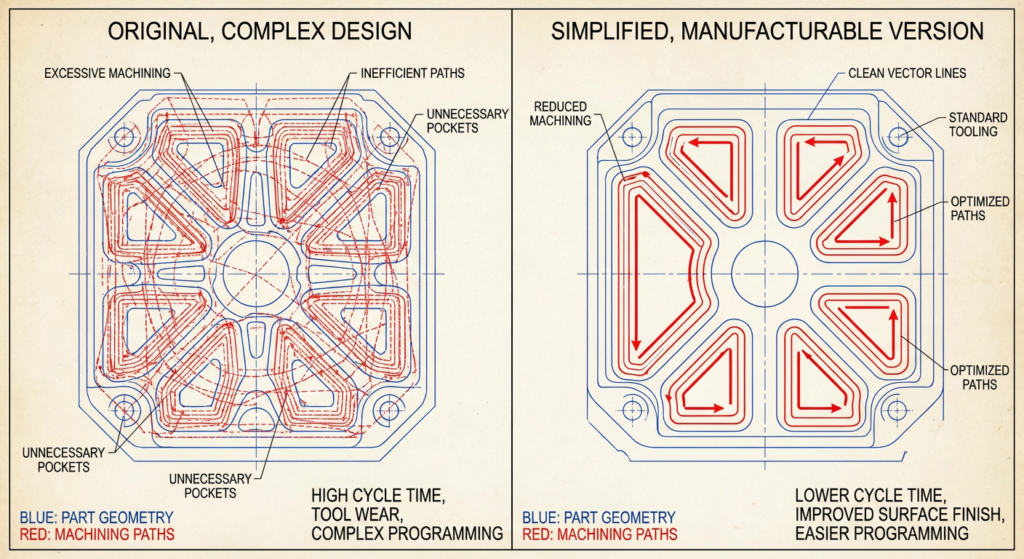

技巧三：避免不必要的复杂性——保持几何图形的简洁性

数控机床擅长加工简单、清晰的几何图形，但难以处理不必要的复杂性。

我们始终推荐一条设计原则：功能越少，成本越低。在添加口袋、倒角或精细轮廓之前，请先问问自己是否真的有必要。

复杂的曲面加工需要较低的加工速度和精确的刀具补偿。多个小凹槽需要频繁换刀。精细的细节处理意味着更长的加工周期。所有这些都会增加成本。

这并不意味着你的零件必须看起来平淡无奇——而是意味着要精心设计每一个几何特征。例如：

• 简单的倒角（45° x 1mm）比复杂的半径混合倒角成本低得多。
• 15毫米深的口袋比45毫米深的口袋便宜得多。
• 单半径轮廓始终优于多半径轮廓

我曾参与过一个消费品项目的咨询工作，设计师为了美观，设计了一种复杂的表面纹理。我们将其简化为基本的拉丝处理，在不影响产品功能的情况下，加工时间缩短了20%。而且，产品外观也更好了。

技巧 4：设计时应考虑标准材料库存尺寸

这听起来可能很明显，但你会惊讶地发现，很多设计都忽略了现有材料的库存尺寸。

数控机床加工始于原材料——通常是棒材、板材或锻件。如果您的设计需要一个尺寸为 47mm × 83mm × 12.5mm 的零件，而标准铝板的尺寸为 50mm × 100mm × 12mm，那么您就会造成材料浪费。更糟糕的是，您可能还需要采购特殊规格的板材，而这会增加成本。

具体做法如下：

• 设计采用常用库存尺寸
• 铝板的常用厚度包括 3 毫米、6 毫米、10 毫米、12 毫米和 19 毫米。
• 棒材常用圆直径：10mm、12.5mm、16mm、20mm、25mm、32mm
• 矩形杆通常提供标准的高度/宽度组合。

通过采用标准材料进行设计，您可以实现以下几个目标：

1. 使用的材料更少（浪费越少=材料成本越低）。
2. 降低了安装复杂性（库存尺寸已经合适）
3. 供应商备有这些尺寸的现货（交货时间较短）
4. 整体材料成本降低

当材料损耗较大时，零件的单价会大幅上涨。例如，尺寸为 48mm × 84mm × 13mm 的零件，其成本会高于尺寸为 50mm × 100mm × 12mm 的零件，原因就在于前者涉及更多的材料处理环节。

技巧五：尽量减少口袋的深度和复杂性

深凹槽是高效数控加工的克星。它们需要精心选择刀具，加工时间长，而且会对切削刀具造成压力。

以下是具体分析：

• 浅口袋（深度不超过 10 毫米）：快速、经济
• 中等深度的口袋（10-25毫米）：尚可接受，但需要较慢的速度。
• 深口袋（25毫米以上）：成本高，需要多次切割，刀具磨损严重。

如果你一定要用深口袋，那就考虑一下你要移除的材料。一个50毫米深的口袋移除100立方厘米的材料，所需时间会比移除30立方厘米的材料长得多。

设计策略：

• 如果可能，请将口袋深度保持在 15 毫米以内。
• 使用多个浅口袋而不是一个深口袋
• 保留关键的内部加强筋，既能减少材料去除，又能增加强度。
• 考虑一下口袋是否真的必要——凸起的设计是否可以代替？

我们最近帮助一位客户重新设计了一个带有 60 毫米深凹槽的零件。通过更深入地了解他们的应用，我们说服他们使用内部加强筋并将凹槽深度减小到 25 毫米。零件强度提高了，加工成本降低了 35%。

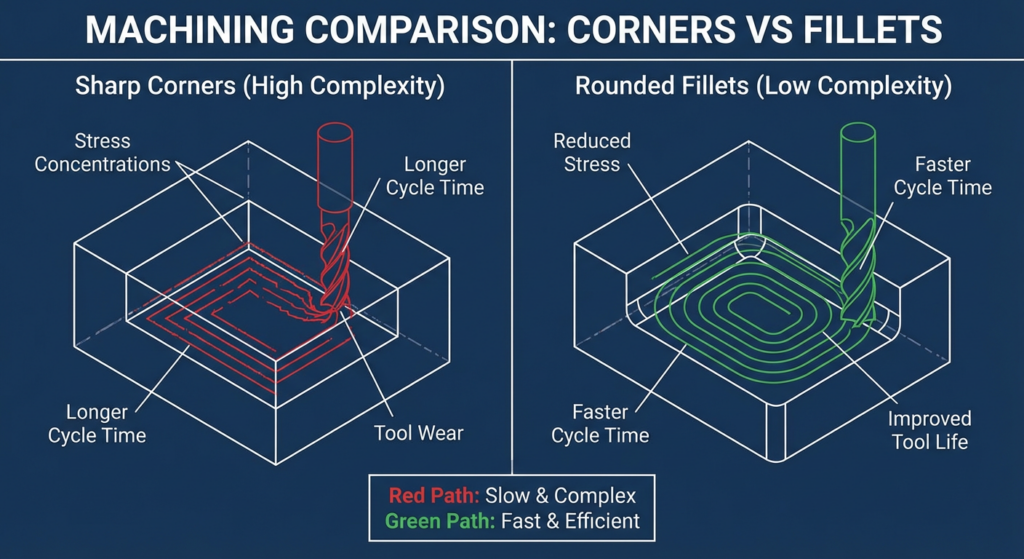

技巧六：直角是你的朋友（通常情况下）

很多设计师都对此感到困惑：直角内角的加工成本通常比圆角或倒角要低。

为什么？因为锐角是由两条刀具路径的交点形成的，而圆角需要用球头刀或圆角刀进行专门的刀具加工，这种刀具的移动速度较慢。

当然，也有例外。如果你的零件承受应力，圆角可以降低应力集中，物有所值。如果你需要光滑的内表面以提升产品手感或美观度，圆角也是合理的。但如果你只是为了美观而添加圆角，那你就是在为不需要的东西买单。

鱼片策略：

• 内直角：通常可行且更便宜。
• 外部圆角：使用一致的半径（例如，全部为 2 毫米）
• 不要为了“保险起见”而添加圆角——只有在功能上必要的情况下才添加。

但应力集中是个例外。如果您的零件承受机械载荷，我们强烈建议进行适当的圆角处理，以防止应力集中。

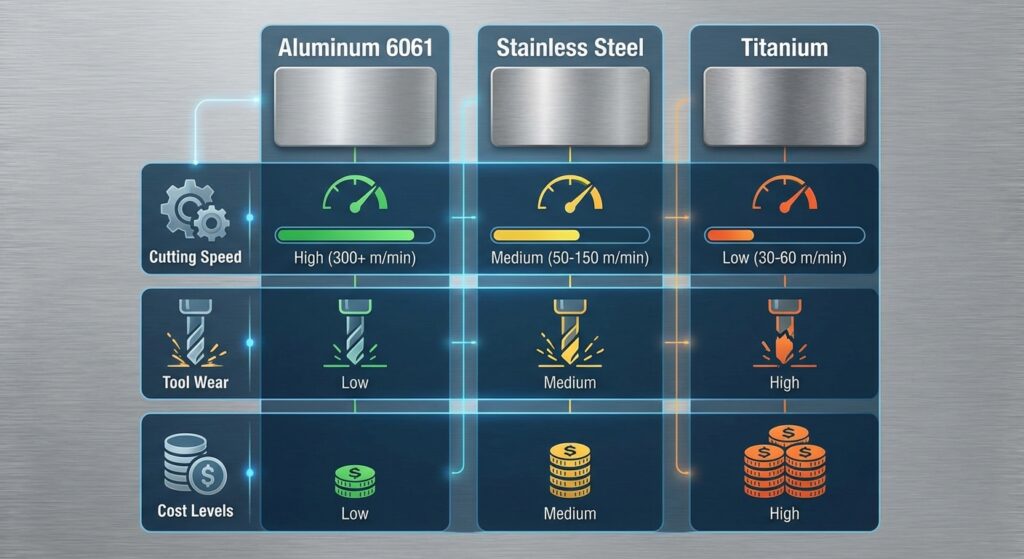

技巧7：了解你的材料选择及其影响

并非所有材料的加工成本都相同，而且成本差异不仅仅体现在材料价格上。

加工性能比较：

• 6061-T6铝合金：优异的加工性能、快速的切削速度、最小的刀具磨损 = 最低的成本
• 不锈钢：加工性能一般，加工速度较慢，刀具磨损严重 = 成本增加 50-100%。
• 钛：加工性能差，加工速度极慢，需要专用刀具 = 与铝相比成本增加 200-300%。

如果你的应用场景允许，选择铝材而不是不锈钢可以节省50%的加工成本。这可是一笔不小的数目。

但是，不要为了节省成本而牺牲功能性。如果你需要不锈钢的耐腐蚀性，那就必须选择它。但如果你只是出于习惯，或者仅仅因为不锈钢“听起来更结实”而使用它，那就等于是在白白浪费钱。

另请考虑：

• 较硬的材料需要更频繁地更换刀具。
• 脆性材料需要不同的切割策略。
• 有些材料会产生有害的碎屑（例如铝的细小切屑）。

与您的加工供应商讨论材料选择。有时，不同的材料可以带来更好的性能 和 更低的成本。

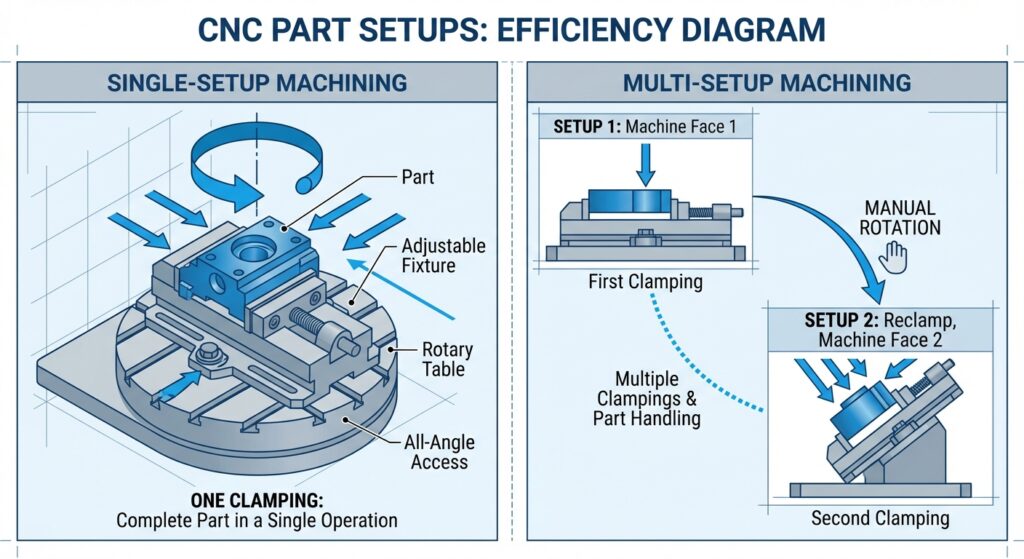

技巧 8：批量处理类似操作——考虑设置

每次在机器中重新调整零件方向都会增加时间和出错的可能性。这被称为“设置”，而尽量减少设置次数对于降低成本至关重要。

设计良好的零件通常只需一次装夹（翻转一次）或最多两次装夹即可完成。需要三次或更多次装夹的设计成本会显著增加。

高效布局设计：

• 尽可能将所有功能集中在同一侧。
• 当必须使用多个基准面时，请确保基准特征保持一致。
• 避免采用需要零件以非常规方式旋转的设计。
• 对于复杂的几何形状，需要了解的是，五轴数控机床一次装夹可以处理更多工件，但每小时的加工成本也更高。

这样想：如果一台 2 轴机床一次装夹就能以每小时 150 个零件的速度完成你的零件加工，那么你最好选择更简单的机床。

反之，如果你的设计足够复杂，需要在 2 轴机床上进行 4 次设置，但在 5 轴机床上只需要 1 次设置，那么 5 轴机床总体上实际上可能更便宜。

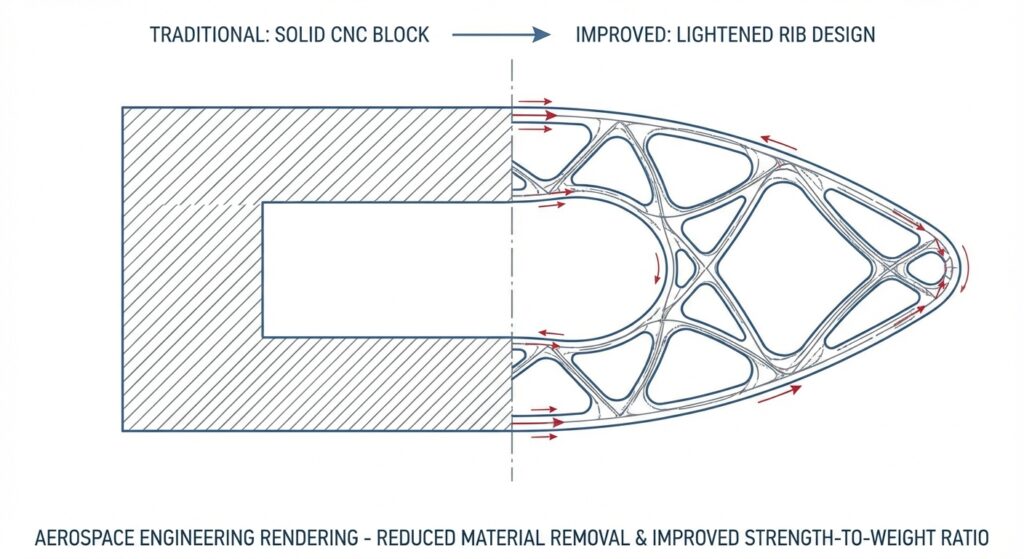

技巧 9：使用基于 Web 的肋条代替实体特征

这是区分经验丰富的工程师和新手工程师的设计原则。

与其采用实心结构，不如考虑使用薄肋或加强筋来实现相同的结构或功能效果。一个实心角块可能重 500 克；而设计合理的肋状结构可能只有 50 克重，加工时间也只需一半。

肋排的作用原理：

• 去除的材料越少，加工速度越快
• 零件越轻，操作越方便。
• 通常比实心材料更坚固（应力集中更小）
• 还能降低材料成本

这一原理广泛应用于航空航天和汽车领域。我们最近帮助一位客户重新设计了机械臂关节。通过用关键的加强筋代替实体结构，我们将加工时间缩短了40%，重量减轻了35%——同时，关节的强度和刚度也得到了提升。

关键在于了解零件中的应力分布。通常，你并不需要所有地方都使用实心材料；你只需要在合适的地方使用材料即可。

技巧 10：尽早与您的数控机床供应商合作

最后一条建议或许最为重要： 尽早让你的加工供应商参与到设计过程中来。

我们数不清有多少次，看到最终设计稿后，立刻就能找出十种降低成本的方法。但那时设计稿已经定稿，图纸也已完成，一切都为时已晚。如果在设计阶段就征求我们的意见，这些修改就能从一开始就融入设计之中。

你应该向加工供应商询问哪些问题：

• 这种几何形状是否最适合数控加工？
• 我们能否在不影响功能的前提下简化这个功能？
• 是否有更好的方法来实现这一结果？
• 我们实际需要多大的容差？
• 这种材料选择是否最适合我们的应用？
• 我们能否减少设置次数？

优秀的机械加工厂都希望您的零件具有成本效益。我们对自身的能力了如指掌，并且已经看过成千上万种设计方案。我们通常能够提供切实有效的建议，帮助您节省成本。

综合起来

降低数控加工成本的设计并非牺牲质量，而是要做到智能高效。最佳设计方案应简洁明了、目标明确，并针对制造工艺进行优化。

总结如下：使用标准工具、合理的公差、简单的几何形状、标准材料、浅凹槽、简单的拐角（在适当的情况下）、合适的材料、高效的设置、巧妙的加强筋，并尽早与您的加工供应商合作。

即使只实施其中一半原则，也能显著降低成本。如果全部实施，你的零部件成本可能比设计糟糕的替代品低 40-50%，同时功能和外观也毫不逊色。

这就是面向制造而设计的优势。
